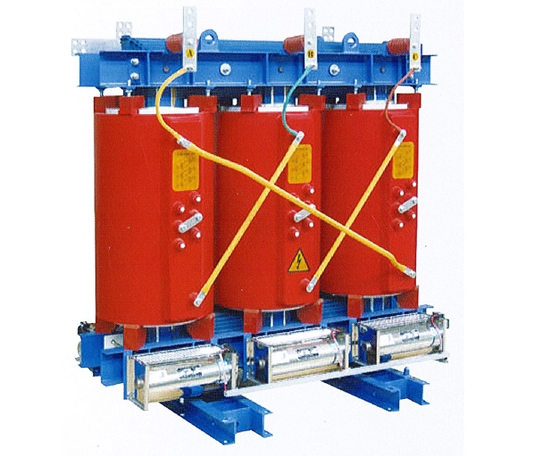

| SC(B)10系列10kV級 30~2500kVA 樹脂絕緣干式變壓器產品技術數據 | |
| 額定高壓電壓：10（11，10.5，6.6，6.3，6，3.15）kV；額定低壓電壓：0.4kV；聯接組別：Dyn11或Yyn0；50Hz，三相 |
| 型號 |
Po
(W) |
Pk
（75oC）
(W) |
Uk
(%) |
Io
(%) |
Lp
dB(A) |
GT
(kg) |
外形圖 |
外形尺寸
(mm) |
底座尺寸
L1/L2*f-n*φ18 |
高壓出線
M1/M2-Md |
低壓出線
K1*K2/K3-δ=(Fig. 1) |
| SC10-30/10 |
190 |
620 |
4 |
2.4 |
42 |
370 |
圖二 |
890×1000×860 |
400/410*000-4×φ18 |
250/260-M10 |
85*255/220-δ=［圖a］ |
| SC10-50/10 |
270 |
860 |
2.0 |
42 |
520 |
1030×1000×920 |
550/410*000-4×φ18 |
250/260-M10 |
90*270/220-δ=［圖a］ |
| SC10-80/10 |
370 |
1200 |
1.6 |
42 |
660 |
1050×1100×930 |
550/410*000-4×φ18 |
250/302-M10 |
90*270/235-δ=［圖a］ |
| SC10-100/10 |
400 |
1370 |
1.6 |
42 |
720 |
1060×1100×950 |
550/410*000-4*φ18 |
250/305-M10 |
95*285/238-δ=［圖a］ |
| SC10-125/10 |
470 |
1610 |
1.2 |
42 |
810 |
1080×1100×990 |
550/410*000-4×φ18 |
250/309-M10 |
95*285/240-δ=［圖a］ |
| SC10-160/10 |
545 |
1850 |
1.2 |
42 |
1010 |
1100×1100×1050 |
660/430*000-4×φ18 |
260/312-M10 |
95*290/256-δ=［圖b］ |
| SC10-200/10 |
625 |
2200 |
1.2 |
44 |
1140 |
1150×1100×1085 |
660/430*000-4×φ18 |
260/318-M10 |
100*300/263-δ=［圖b］ |
| SC10-250/10 |
720 |
2400 |
1.2 |
44 |
1270 |
1210×1100×1100 |
660/430*000-4×φ18 |
260/322-M10 |
100*300/268-δ=［圖b］ |
| SC10-315/10 |
880 |
3030 |
1.0 |
45 |
1480 |
1340×1200×1170 |
660/460*000-4×φ18 |
260/326-M10 |
105*315/272-δ=［圖c］ |
| SCB10-400/10 |
975 |
3480 |
1.0 |
45 |
1825 |
1400×1200×1245 |
660/460*000-4×φ18 |
280/336-M10 |
110*330/282-δ=［圖d］ |
| SCB10-500/10 |
1160 |
4260 |
1.0 |
45 |
1860 |
圖三 |
1400×1200×1280 |
660/460*000-4×φ18 |
350/338-M10 |
225*450/224-δ=［圖d］ |
| SCB10-630/10 |
1345 |
5130 |
0.8 |
46 |
2120 |
1430×1200×1390 |
820/460*190-8×φ18 |
350/341-M10 |
230*460/229-δ=［圖d］ |
| SCB10-630/10 |
1295 |
5205 |
6 |
0.8 |
46 |
2100 |
1570×1200×1240 |
820/460*190-8×φ18 |
350/341-M10 |
252.5*505/229-δ=［圖d］ |
| SCB10-800/10 |
1520 |
6075 |
0.8 |
47 |
2530 |
1620×1300×1405 |
820/510*190-8×φ18 |
350/345-M10 |
260*502/233-δ=［圖e］ |
| SCB10-1000/10 |
1770 |
7100 |
0.6 |
49 |
2965 |
1700×1300×1520 |
820/510*190-8×φ18 |
400/356-M10 |
275*550/246-δ=［圖e］ |
| SCB10-1250/10 |
2090 |
8465 |
0.6 |
50 |
3500 |
1740×1400×1665 |
820/560*190-8×φ18 |
400/359-M10 |
282.5*565/249-δ=［圖f］ |
| SCB10-1600/10 |
2450 |
10245 |
0.6 |
50 |
4200 |
1850×1400×1735 |
820/560*190-8×φ18 |
400/371-M10 |
300*600/263-δ=［圖f］ |
| SCB10-2000/10 |
2900 |
12620 |
0.4 |
52 |
4960 |
1910×1450×1945 |
820/560*220-8×φ18 |
400/382-M16 |
310*620/274-δ=［圖g］ |
| SCB10-2500/10 |
3450 |
14985 |
0.4 |
52 |
6045 |
2000×1450×2060 |
820/560*220-8×φ18 |
400/389-M16 |
325*650/284-δ=［圖h］ | |
| 注：本手冊提供的外形尺寸數據僅供設計選型用，最終尺寸以產品的實際外形為準。 |
